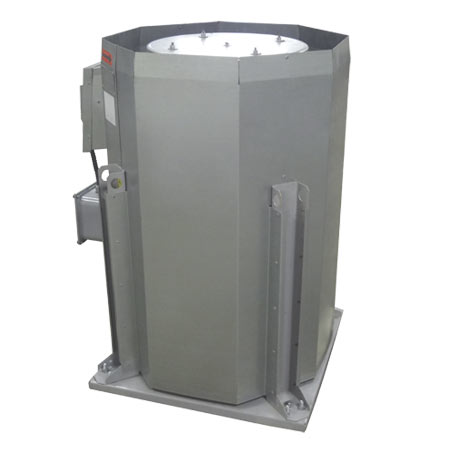

Вентилятор крышный ВКРФ ДУ №6,3 низкого давления производится по ТУ 4861-008-85589750-2011.
Крышный вентилятор ВКРФ ДУ №6,3 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в аварийных системах вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).
Общие сведения
• Корпус из оцинкованной стали• Применяется рабочее колесо всемирно известного производителя
• Рабочие колеса 3 типов исполнения - РВ6к, РВ6, РВ9
• Рабочее колесо устанавливается непосредственно на валу двигателя
• Возможные исполнения по теплостойкости: 400C и 600C
• Время работы до 120 минут
• Начиная с номера 5 могут комплектоваться частотными преобразователями для увеличения производительности.
Крышные вентиляторы дымоудаления ВКРФм ДУ
Вентиляторы крышные дымоудаления ВКРФм ДУ предназначены для эксплуатации в составе противопожарных систем вентиляции. Основное назначение – удаление дыма, газа и избыточного тепла из закрытых помещений/зданий с последующим выбросом рабочей среды в надкровельное пространство.
Вентиляторы крышные ВКРФм ДУ могут устанавливаться на крыши плоской и покатой конструкции с любым углом ската и типом кровельного покрытия. Работают без подключения к сети воздуховодов, отводя воздух непосредственно из подкровельного пространства.
Рабочая среда – загазованный и задымленный воздух помещений температурой до +400°С или +600°С (в зависимости от теплостойкости агрегата). Максимально допустимое удельное запыление рабочей среды – 100 мг/м.куб.
Конструктивные особенности вентилятора ВКРФм ДУ
Вентиляторы крышные ВКРФм ДУ для удаления дыма имеют моноблочную конструкцию, поставляются потребителю в полностью собранном виде в заводской упаковке.
Корпус вентилятора изготавливается из тонколистовой оцинкованной стали, что обеспечивает его достаточно высокую коррозионную стойкость на длительном сроке эксплуатации.
Внутри корпусной детали размещается рабочее колесо, насчитывающее семь загнутых в обратную вращению сторону лопастей. Колесо посредством втулки насажено на ротор электропривода.
Электродвигатель со специальной системой охлаждения имеет вертикальную компоновку, конструкция вентилятора крышного дымоудаления ВКРФм ДУ обеспечивает гарантированную защиту привода от атмосферных осадков и солнечного излучения.
В дополнительную комплектацию вентиляторов крышных ВКРФм ДУ для удаления дыма могут быть включены частотные преобразователи для эффективного управления режимом работы (начиная с номера 5).
Вентиляторы дымоудаления ВКРФм ДУ условия эксплуатации
Вентиляторы крышные дымоудаления ВКРФм ДУ допускаются к эксплуатации по первой категории размещения (на открытом воздухе) при температурах окружающей среды:
- 40°С…+40°С в регионах с умеренным климатом;
- 10°С…+45°С в регионах с тропическим климатом.
теплостойкости:
- гарантированная работоспособность в течение 2-х часов при температуре рабочей среды до +400°С;
- гарантированная работоспособность в течение 1,5 часов при температуре рабочей среды до +600°С.
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №12,5
| Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРФ №12,5 РВ6к-ДУ 15/750 | 180M8 | 15 | 750 | 31662 | 65434 | 977 | 775 |
| ВКРФ №12,5 РВ6-ДУ 18,5/750 | 200M8 | 18,5 | 750 | 31662 | 78099 | 977 | 835 |
| ВКРФ №12,5 РВ9-ДУ 22/750 | 200L8 | 22 | 750 | 42216 | 87598 | 983 | 855 |
| ВКРФ №12,5 РВ6к-ДУ 37/1000 | 225M6 | 37 | 1000 | 42505 | 87843 | 1760 | 925 |
| ВКРФ №12,5 РВ6-ДУ 45/1000 | 250S6 | 45 | 1000 | 42505 | 104845 | 1760 | 1025 |
| ВКРФ №12,5 РВ9-ДУ 55/1000 | 250M6 | 55 | 1000 | 56673 | 117597 | 1772 | 1045 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №12,5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №11,2
| Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРФ №11,2 РВ6-ДУ 11/750 | 160M8 | 11 | 750 | 22463 | 55409 | 763 | 590 |
| ВКРФ №11,2 РВ9-ДУ 11/750 | 160M8 | 11 | 750 | 29951 | 62148 | 768 | 590 |
| ВКРФ №11,2 РВ6к-ДУ 18,5/1000 | 180M6 | 18,5 | 1000 | 30263 | 62543 | 1384 | 647 |
| ВКРФ №11,2 РВ6-ДУ 22/1000 | 200M6 | 22 | 1000 | 30263 | 74648 | 1384 | 690 |
| ВКРФ №11,2 РВ9-ДУ 30/1000 | 200L6 | 30 | 1000 | 40350 | 83727 | 1394 | 725 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №11,2
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №10,0
| Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРФ №10 РВ6к-ДУ 4/750 | 132S8 | 4 | 750 | 15989 | 33043 | 608 | 417 |
| ВКРФ №10 РВ6-ДУ 5,5/750 | 132M8 | 5,5 | 750 | 15989 | 39439 | 608 | 427 |
| ВКРФ №10 РВ9-ДУ 7,5/750 | 160S8 | 7,5 | 750 | 21318 | 44236 | 612 | 485 |
| ВКРФ №10 РВ6к-ДУ 11/1000 | 160S6 | 11 | 1000 | 21540 | 44517 | 1103 | 487 |
| ВКРФ №10 РВ6-ДУ 15/1000 | 160M6 | 15 | 1000 | 21540 | 53133 | 1103 | 515 |
| ВКРФ №10 РВ9-ДУ 18,5/1000 | 180M6 | 18,5 | 1000 | 28721 | 59595 | 1111 | 545 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №10
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №9,0
| Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
|---|---|---|---|---|---|---|---|
|
ВКРФ №9 РВ6к-ДУ 2,2/750 |
112MA8 | 2,2 | 750 | 11494 | 25287 | 479 | 323 |
|
ВКРФ №9 РВ6-ДУ 3/750 |
112MB8 | 3 | 750 | 11494 | 29118 | 479 | 329 |
|
ВКРФ №9 РВ9-ДУ 4/750 |
132S8 | 4 | 750 | 12433 | 32559 | 541 | 342 |
|
ВКРФ №9 РВ6-ДУ 7,5/1000 |
132M6 | 7,5 | 1000 | 15703 | 39781 | 894 | 355 |
|
ВКРФ №9 РВ9-ДУ 11/1000 |
160S6 | 11 | 1000 | 16750 | 43864 | 982 | 412 |
|
ВКРФ №9 РВ6к-ДУ 22/1500 |
180S4 | 22 | 1500 | 23797 | 52354 | 2053 | 460 |
|
ВКРФ №9 РВ6-ДУ 30/1500 |
180M4 |
30 | 1500 | 23797 | 60286 | 2053 | 480 |
|
ВКРФ №9 РВ9-ДУ 37/1500 |
200M4 | 37 | 1500 | 25384 | 66474 | 2255 | 535 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №9
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №8,0
| Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
|---|---|---|---|---|---|---|---|
|
ВКРФ №8 РВ6-ДУ 1,5/750 |
100L8 | 1,5 | 750 | 7845 | 19874 | 357 | 278 |
|
ВКРФ №8 РВ9-ДУ 2,2/750 |
112MA8 | 2,2 | 750 | 8611 | 22549 | 416 | 287 |
|
ВКРФ №8 РВ6-ДУ 4/1000 |
112MB6 | 4 | 1000 | 10915 | 27651 | 692 | 293 |
|
ВКРФ №8 РВ9-ДУ 5,5/1000 |
132S6 | 5,5 | 1000 | 11643 | 30489 | 760 | 306 |
|
ВКРФ №8 РВ6к-ДУ 11/1500 |
132M4 | 11 | 1500 | 16600 | 36520 | 1600 | 320 |
|
ВКРФ №8 РВ6-ДУ 15/1500 |
160S4 | 15 | 1500 | 16600 | 42053 | 1600 | 381 |
|
ВКРФ №8 РВ9-ДУ 18,5/1500 |
160M4 |
18,5 | 1500 | 17707 | 46369 | 1758 | 394 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №8
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №7,1
| Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРФ №7,1 РВ6-ДУ 1,1/750 | 90LB8 | 1,1 | 750 | 5405 | 14200 | 273 | 222 |
| ВКРФ №7,1 РВ9-ДУ 1,1/750 | 90LB8 | 1,1 | 750 | 5765 | 15100 | 300 | 225 |
| ВКРФ №7,1 РВ6-ДУ 2,2/1000 | 100L6 | 2,2 | 1000 | 7431 | 18826 | 517 | 232 |
| ВКРФ №7,1 РВ9-ДУ 3/1000 | 112MA6 | 3 | 1000 | 8139 | 21313 | 599 | 239 |
| ВКРФ №7,1 РВ6-ДУ 7,5/1500 | 132S4 | 7,5 | 1500 | 11525 | 29196 | 1243 | 259 |
| ВКРФ №7,1 РВ9-ДУ 11/1500 | 132M4 | 11 | 1500 | 12378 | 32414 | 1384 | 271 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №7,1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №6,3
| Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРФ №6,3 РВ6-ДУ 1,1/1000 | 80B6 | 1,1 | 1000 | 5108 | 12941 | 394 | 186 |
| ВКРФ №6,3 РВ9-ДУ 1,5/1000 | 90L6 | 1,5 | 1000 | 5449 | 14270 | 433 | 190 |
| ВКРФ №6,3 РВ6-ДУ 4/1500 | 100L4 | 4 | 1500 | 7968 | 20200 | 959 | 200 |
| ВКРФ №6,3 РВ9-ДУ 5,5/1500 | 112M4 | 5,5 | 1500 | 8529 | 23200 | 1060 | 208 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №6,3
.jpg)
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
