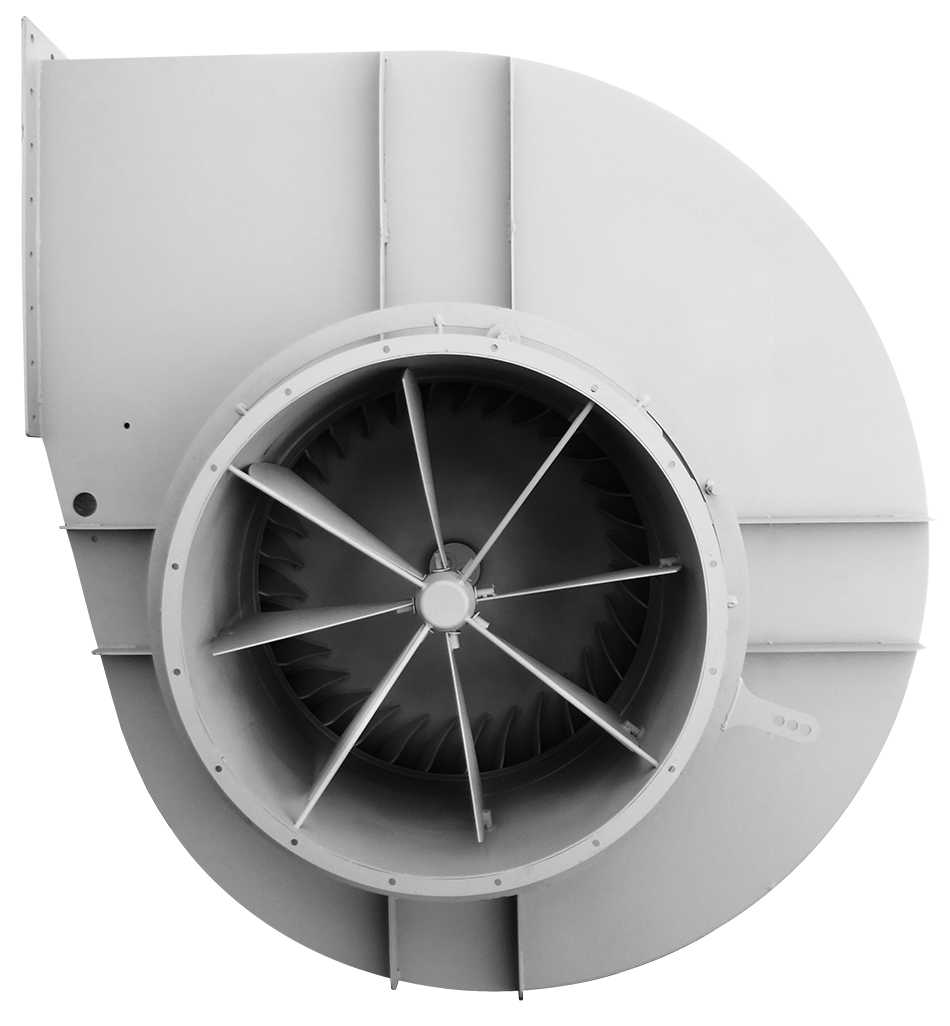

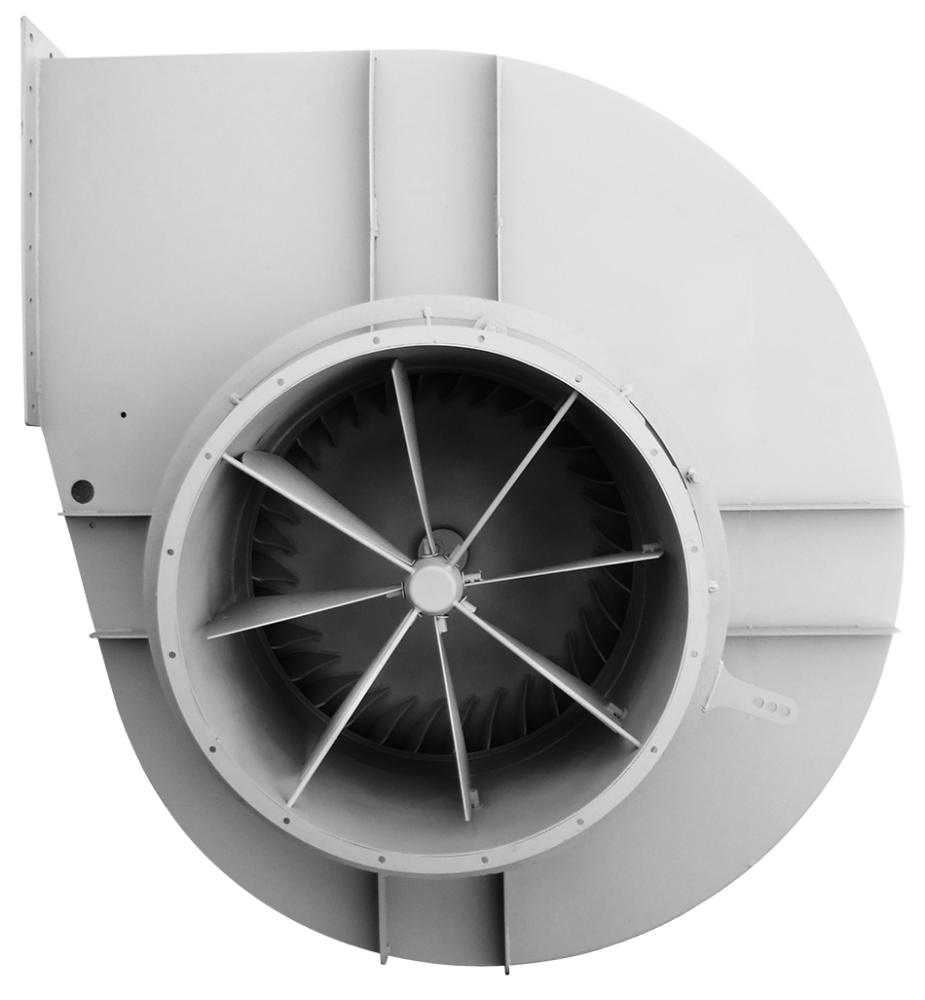

Дымососы Д 3,5

В корзину

Купить в 1 клик

Возможны дополнительные опции

Типоразмер: 3,5

3,5

12,0

13,5

15,5

18,0

20,0

Исполнение: Исполнение 3

Исполнение 1

Исполнение 3

Дымосос Д №3,5 для котлов изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) и по 3-ей схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) исполнения. Полное давление 650 Па, производительность по воздуху 6000 м³/ч, по исполнению Д-3,5 делятся на правые и левые (по направлению вращения рабочего колеса, если смотреть со стороны электропривода). Котельный дымосос Д №3,5 одностороннего всасывания предназначен для обеспечения стабильной подачи приточного воздуха к топочным камерам котлов с уравновешенной тягой, в газомазутных котельных установках дымососы могут работать не только на вдув, но и на утилизацию дыма с максимально допустимой температурой рабочей среды до +200°С.

Подробности

Наличие и цену уточняйте у наших менеджеров.

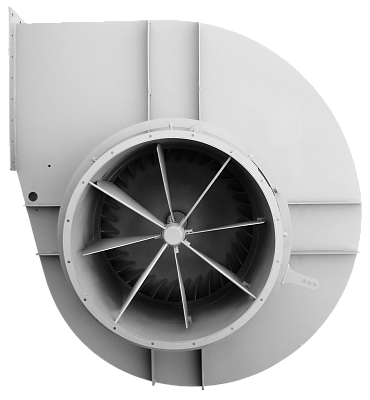

Дымососы для котлов Д

Котельные дымососы Д применяются для подачи свежего воздуха к топкам котельного оборудования. Такими вентагрегатами комплектуются котельные установки с производительностью 25 тонн пара в час и выше, а также газомазутные котлы производительностью 0,5…16 Гкал. Возможна эксплуатация дымососов Д в прочих промышленных установках, где техпроцессом предусматривается подача значительных объемов воздуха (если условия эксплуатации не противоречат требованиям производителя).

Допускается эксплуатация дымососов Д в составе газомазутных котлов для удаления дыма и газов от топливных камер, при этом предельная температура рабочей среды составляет +200°С.

Конструктивные особенности дымососа Д

Дымососы для котлов Д имеют моноблочную конструкцию, отгрузка оборудования производится в полностью собранном виде в упаковке завода-изготовителя.

Основными конструктивными элементами котельных дымососов Д являются коробчатый корпус в виде «улитки», радиальное колесо и привод.

Корпус изготавливается из тонколистового металла. Подключение дымососа Д к воздуховодам может осуществляться напрямую или через гибкие вставки. На внешних поверхностях корпуса имеются ребра жесткости для придания ему дополнительной устойчивости. Корпус-«улитка» выполнен поворотным, что позволяет его расположить при монтаже в максимально удобном положении относительно выходного воздуховода.

Внутри корпуса смонтировано рабочее колесо с 32-мя загнутыми в сторону вращения лопатками. Крыльчатка посредством осевой втулки напрессовывается на ротор электродвигателя, который смонтирован на металлической подставке.

В качестве защитного покрытия дымососов Д применяются износостойкие лакокрасочные материалы.

Котельные дымососы Д условия эксплуатации

Дымососы для котлов Д рассчитаны на установку и работу в крытых отапливаемых и неотапливаемых помещениях (кат. разм. 3 и 2) при температуре окружающей среды -30°С…+40°С. Если температура корпуса-«улитки» ниже -30°С, то запускать его в работу не рекомендуется.

Допускается эксплуатация дымососов Д на открытом воздухе (кат. разм. 1), если электрические части защищены от атмосферных осадков и прямых солнечных лучей.

Котельные дымососы Д выпускаются в 6-ти типовых размерах. В зависимости от назначения и условий эксплуатации у нас можно купить дымососы Д в общепромышленном исполнении или коррозионностойком.

Технические характеристики Дымососы Д №12 , исполнение 1

	Характеристики электродвигателя				Характеристики ТДМ
Температура перемещаемой среды, °С	Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
200	750	37	78	250S8	15	49	1250	1550	1420
200	1 000	75	142	280S6	18	64	2100	2450	1610

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики Д №12, Исполнение 1

Габаритные и присоединительные размеры Д №12, Исполнение 1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры Д №12, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1811	963	1991	843	2311	900	1800	783	1990	842	1810	848

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1806	783	2314	1411	1811	848	1991	1148	1991	1148	1811	963

Акустические характеристики Д №12, Исполнение 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц							Lpa, дБА
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	96	98	100	99	99	96	93	104
1000	103	105	106	106	105	103	100	110

Технические характеристики Дымососы Д №3,5 , исполнение 1

	Характеристики электродвигателя				Характеристики ТДМ
Температура перемещаемой среды, °С	Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
100	1 500	3	6,8	100S4	3	6	420	650	70

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики Д №3,5, Исполнение 1

Габаритные и присоединительные размеры Д №3,5, Исполнение 1

Габаритные и присоединительные размеры Д №3,5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
593	321	674	281	772	301	602	261	674	281	593	272

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
602	261	771	470	593	272	674	393	674	373	593	321

Акустические характеристики Д №3,5, Исполнение 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц							Lpa, дБА
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	74	79	81	75	71	64	55	81

Технические характеристики Дымососы Д №20 , исполнение 3

	Характеристики электродвигателя				Характеристики ТДМ
Температура перемещаемой среды, °С	Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
200	600	200	413	355MLB10	58	185	2200	2580	5400
200	750	400	-	-	50	207	3400	3950	-

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики Д №20, Исполнение 3

Габаритные и присоединительные размеры Д №20, Исполнение 3

Габаритные и присоединительные размеры Д №20, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
по запросу				по запросу				по запросу

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
по запросу				по запросу				по запросу

Акустические характеристики Д №20, Исполнение 3

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц							Lpa, дБА
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
600	105	107	108	108	106	105	101	113
750	107	109	110	110	109	106	103	115

Технические характеристики Дымососы Д №18 , исполнение 3

	Характеристики электродвигателя				Характеристики ТДМ
Температура перемещаемой среды, °С	Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
100	600	160	331	355MLA10	42	135	1750	2100	4760
100	750	250	497	355MLB8	51	166	2750	3170	4430

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики Д №18, Исполнение 3

Габаритные и присоединительные размеры Д №18, Исполнение 3

Габаритные и присоединительные размеры Д №18, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
по запросу				по запросу				по запросу

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
по запросу				по запросу				по запросу

Акустические характеристики Д №18, Исполнение 3

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц							Lpa, дБА
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
600	101	103	104	104	102	101	97	108
750	103	105	106	106	105	102	99	110

Технические характеристики Дымососы Д №15,5 , исполнение 3

	Характеристики электродвигателя				Характеристики ТДМ
Температура перемещаемой среды, °С	Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
100	750	132	261	355S8	40	95	2650	2920	3410
100	1 000	315	600	355MLB6	51	127	4650	5200	3520

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики Д №15,5, Исполнение 3

Габаритные и присоединительные размеры Д №15,5, Исполнение 3

Габаритные и присоединительные размеры Д №15,5, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
по запросу				по запросу				по запросу

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
по запросу				по запросу				по запросу

Акустические характеристики Д №15,5, Исполнение 3

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц							Lpa, дБА
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	97	100	101	101	100	97	95	106
1000	104	104	108	108	107	104	102	113

Технические характеристики Дымососы Д №13,5 , исполнение 3

	Характеристики электродвигателя				Характеристики ТДМ
Температура перемещаемой среды, °С	Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
200	600	30	65	250М10	13	41	680	790	2100
	750	75	150	280М8	23	67	1570	1780	2210
	1 000	160	292	355S6	27	95	2690	3150	3220

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики Д №13,5, Исполнение 3

Габаритные и присоединительные размеры Д №13,5, Исполнение 3

Габаритные и присоединительные размеры Д №13,5, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
по запросу				по запросу				по запросу

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
по запросу				по запросу				по запросу

Акустические характеристики Д №13,5, Исполнение 3

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц							Lpa, дБА
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
600	93	95	97	96	96	93	90	101
750	97	98	101	99	100	96	94	105
1000	104	105	107	106	106	103	102	111

Технические характеристики Дымососы Д №12 , исполнение 3

	Характеристики электродвигателя				Характеристики ТДМ
Температура перемещаемой среды, °С	Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
200	750	37	78	250S8	15	49	1250	1550	1770
200	1 000	75	142	280S6	18	64	2100	2450	1960

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики Д №12, Исполнение 3

Габаритные и присоединительные размеры Д №12, Исполнение 3

Габаритные и присоединительные размеры Д №12, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1811	963	1991	843	2311	900	1800	783	1990	842	1810	848

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1806	783	2314	1411	1811	848	1991	1148	1991	1148	1811	963

Акустические характеристики Д №12, Исполнение 3

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц							Lpa, дБА
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	96	98	100	99	99	96	93	104
1000	103	105	106	106	105	103	100	110

Технические характеристики Дымососы Д №3,5 , исполнение 3

	Характеристики электродвигателя				Характеристики ТДМ
Температура перемещаемой среды, °С	Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип электродвигателя *	Производительность Q min, тыс. м3/ч	Производительность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентилятора, кг
100	1 500	3	6,8	100S4	3	6	420	650	85

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики Д №3,5, Исполнение 3

Габаритные и присоединительные размеры Д №3,5, Исполнение 3

Габаритные и присоединительные размеры Д №3,5, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
593	321	674	281	772	301	602	261	674	281	593	272

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
602	261	771	470	593	272	674	393	674	373	593	321

Акустические характеристики Д №3,5, Исполнение 3

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц							Lpa, дБА
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	74	79	81	75	71	64	55	81
