Пылевые вентиляторы ВР 100-45 2,5

В корзину

Купить в 1 клик

Возможны дополнительные опции

Типоразмер: 2,5

2,5

3,15

4,0

5,0

6,3

8,0

10,0

12,5

Исполнение: Исполнение 1

Исполнение 1

Исполнение 3

Исполнение 5

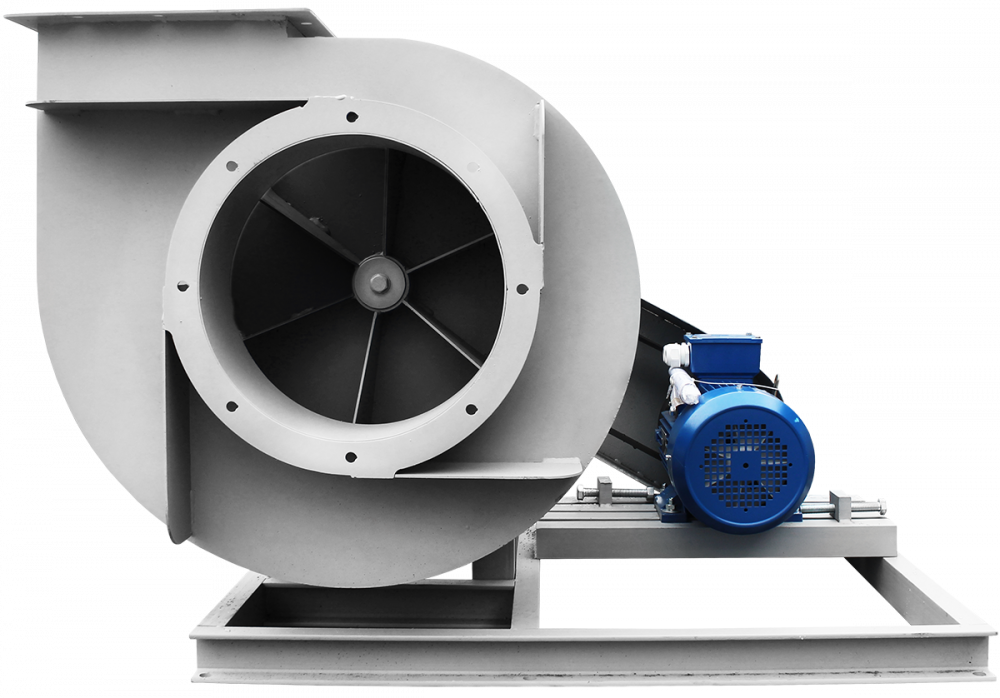

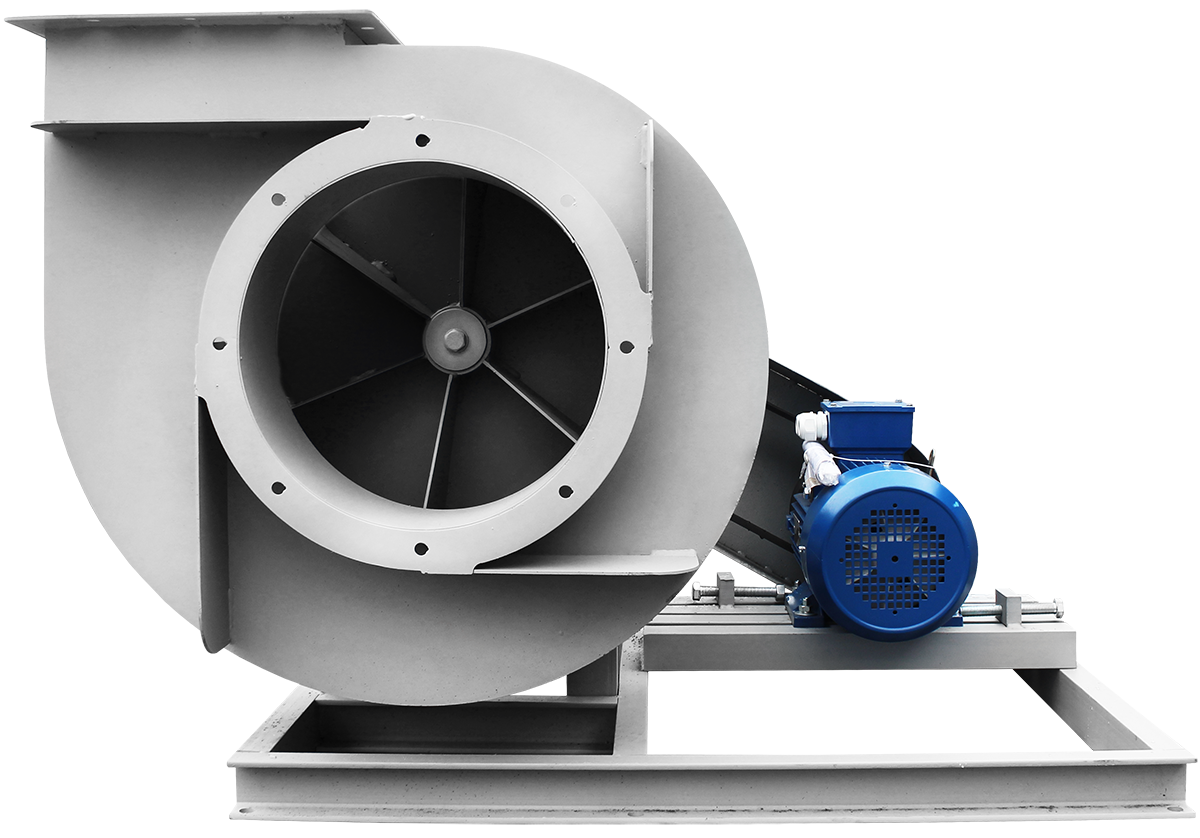

Вентилятор пылевой ВР 100-45 №2,5 радиальный среднего давления одностороннего всасывания изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Рабочая среда – воздух и химически нейтральные газовоздушные смеси с запыленностью не более 0,6 кг/м.куб., предельно допустимая температура +80°С. Пылевой вентилятор ВР 100-45 №2,5 применяют в системах вентиляции общеобменного типа и в составе различных технологических систем: аспирации, пневмотранспортировки сыпучих материалов с мелкодисперсной фракцией, на производстве ЖБ-изделий, в черной и цветной металлургии, на лесопилках, металло- и деревообрабатывающих предприятиях и т.д.

Подробности

Наличие и цену уточняйте у наших менеджеров.

Пылевые вентиляторы среднего давления ВР 100-45

Вентиляторы пылевые ВР 100-45 могут развивать среднее давление и работают в режиме одностороннего всасывания. Основное назначение – перемещение воздуха и химически нейтральных газовоздушных сред. Пылевые вентиляторы ВР 100-45 получили большое распространение в системах аспирации, пневмотранспортировки сыпучих материалов с мелкодисперсной фракцией, на производстве ЖБ-изделий, в черной и цветной металлургии, на лесопилках, металло- и деревообрабатывающих предприятиях и др.

Максимальное содержание пыли в воздушном потоке для вентиляторов пылевых ВР 100-45 составляет 600 г/м.куб. Предельная температура рабочей среды – плюс 80°С.

Конструктивные особенности вентилятора ВР 100-45

Вентиляторы пылевые ВР 100-45 среднего давления поставляются потребителю в полностью собранном и готовом к монтажу и эксплуатации виде. Основными конструктивными элементами являются опорная рама, корпус, рабочее колесо и электропривод.

Сварная опорная станина изготовлена из стандартизированного металлопроката. В ее нижней части предусмотрены отверстия под анкерные болты. Монтаж необходимо вести на жестком основании – железобетонном фундаменте или металлоконструкции перекрытия.

К опорной раме крепится спиральный корпус-«улитка», который в процессе монтажных работ может быть выставлен под удобным углом к выходному воздуховоду. Корпусная деталь изготавливается из тонколистового металла. Для повышенной устойчивости и жесткости на наружных стенках «улитки» предусмотрено оребрение.

Внутри корпуса размещено рабочее колесо радиального типа с шестью отогнутыми в сторону вращения лопатками.

Привод в зависимости от компоновки может быть размещен соосно рабочему колесу на подставке (схема №1) или на опорной раме (схема №5). Во втором случае пылевые вентиляторы передают вращающий момент от ротора к рабочему колесу передается посредством ременной передачи.

В дополнительную комплектацию радиального пылевого вентилятора ВР 100-45 могут быть включены виброизоляционные опоры и гибкие вставки для подключения агрегата к воздуховодам.

Пылевые вентиляторы ВР 100-45 условия эксплуатации

Вентиляторы пылевые радиальные ВР 100-45 могут эксплуатироваться в регионах с умеренным (У) и тропическим (Т) климатом при температуре окружающей среды -40°С...+40°С. Допускаемые категории размещения вентагрегатов – 3, 2 и 1 (если электрочасть защищена от солнца и осадков).

Пылевые вентиляторы ВР 100-45 выпускаются в 8-ми типоразмерах. Для нормальных условий эксплуатации используются агрегаты в общепромышленном исполнении. Также можно купить вентиляторы пылевые ВР 100-45 радиального типа в исполнениях коррозионностойком и взрывозащищенном (или в комбинации специсполнений).

Технические характеристики Вентиляторы пылевые ВР 100-45 №8 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	22	43,2	180S4	6	20	1900	2600	380	ДО-43	4	ВР 203	8
1 500	30	57,6	180M4	6	23	1750	2600	405	ДО-43	4	ВР 203	8

Аэродинамические характеристики радиального вентилятора ВР 100-45 №8, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №8, Исполнение 1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №8, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1201	523	1250	500	1108	494	1583	833	1083	583	1427	677

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1387	554	1364	614	1084	500	1273	523	1386	833	1244	494

Акустические характеристики радиального вентилятора ВР 100-45 №8, Исполнение 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	94	97	104	115	103	100	96	92	113

Технические характеристики Вентиляторы пылевые ВР 100-45 №8 , исполнение 3

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	22	43,2	180S4	6	20	1900	2600	380	ДО-43	4	ВР 203	8
1 500	30	57,6	180M4	6	23	1750	2600	405	ДО-43	4	ВР 203	8

Аэродинамические характеристики радиального вентилятора ВР 100-45 №8, Исполнение 3

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №8, Исполнение 3

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №8, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1201	523	1250	500	1108	494	1583	833	1083	583	1427	677

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1387	554	1364	614	1084	500	1273	523	1386	833	1244	494

Акустические характеристики радиального вентилятора ВР 100-45 №8, Исполнение 3

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	94	97	104	115	103	100	96	92	113

Технические характеристики Вентиляторы пылевые ВР 100-45 №6,3 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	7,5	15,6	132S4	3,7	9	1470	1720	200	ДО-41	4	ВР 203	6
1 500	11	22,5	132M4	3,7	12,9	1250	1720	245	ДО-41	4	ВР 203	6

Аэродинамические характеристики радиального вентилятора ВР 100-45 №6,3 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №6,3, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №6,3 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
978	422	1071	401	887	402	1346	676	865	465	1225	555

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1120	444	1155	485	866	401	1092	422	1119	676	1072	402

Акустические характеристики радиального вентилятора ВР 100-45 №6,3, Исполнение 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	85	88	95	105	94	92	87	83	102

Технические характеристики Вентиляторы пылевые ВР 100-45 №6,3 , исполнение 3

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	7,5	15,6	132S4	3,7	9	1470	1720	200	ДО-41	4	ВР 203	6
1 500	11	22,5	132M4	3,7	12,9	1250	1720	245	ДО-41	4	ВР 203	6

Аэродинамические характеристики радиального вентилятора ВР 100-45 №6,3 Исполнение 3

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №6,3, Исполнение 3

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №6,3 Исполнение 3, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
978	422	981	401	887	402	1256	676	865	465	1135	555

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1120	444	1065	485	866	401	1002	422	1119	676	982	402

Акустические характеристики радиального вентилятора ВР 100-45 №6,3, Исполнение 3

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	85	88	95	105	94	92	87	83	102

Технические характеристики Вентиляторы пылевые ВР 100-45 №5 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	4	8,8	100L4	1,7	5,7	800	1100	115	ДО-40	4	ВР 203	4
3 000	18,5	34,7	160М2	3,3	11	2800	4000	220	ДО-40	4	ВР 203	4

Аэродинамические характеристики радиального вентилятора ВР 100-45 №5 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №5 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
773	332	833	333	700	315	1047	547	700	367	940	440

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
896	350	885	385	700	333	832	332	896	547	815	315

Акустические характеристики радиального вентилятора ВР 100-45 №5, Исполнение 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	80	83	90	101	89	86	82	78	98
3000	91	94	99	103	104	100	98	93	108

Технические характеристики Вентиляторы пылевые ВР 100-45 №12,5 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
750	30	63	225М8	18	48,6	1280	1700	690	ДО-44	8	ВР 203	10
1 000	75	142	280S6	23,7	64,8	2300	3200	970	ДО-44	8	ВР 203	10

Аэродинамические характеристики радиального вентилятора ВР 100-45 №12,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №12,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №12,5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2141	903	2105	765	1951	831	2756	1416	1813	1048	2577	1237

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2392	976	2460	1120	1813	765	2243	903	2392	1416	2171	831

Акустические характеристики радиального вентилятора ВР 100-45 №12,5, Исполнение 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	93	101	102	104	101	100	99	92	104
1000	98	106	107	109	105	103	99	95	121

Технические характеристики Вентиляторы пылевые ВР 100-45 №10 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
750	11	25,5	160M8	9	24,5	780	1100	430	ДО-44	8	ВР 203	8
1 000	22	44,7	200M6	12,6	32,8	1400	2000	590	ДО-44	8	ВР 203	8
1 500	75	138,3	250S4	18	46,8	3700	4500	730	ДО-44	8	ВР 203	10

Аэродинамические характеристики радиального вентилятора ВР 100-45 №10, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №10, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №10, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1665	710	1650	615	1519	660	2145	1110	1424	810	1990	955

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1870	760	1894	859	1425	615	1744	709	1870	1110	1695	660

Акустические характеристики радиального вентилятора ВР 100-45 №10, Исполнение 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	92	100	101	103	100	99	98	90	102
1000	96	104	105	107	103	101	97	94	112
1500	104	108	110	112	113	110	103	93	116

Технические характеристики Вентиляторы пылевые ВР 100-45 №8 , исполнение 5

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 615	37	70,2	200M4	6,4	25	2100	3250	590	ДО-43	8	ВР 203	10
1 810	45	84,9	200L4	7,3	27	2800	4000	625	ДО-43	8	ВР 203	10

Аэродинамические характеристики радиального вентилятора ВР 100-45 №8, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №8, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №8, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1896	678	1250	500	1832	614	1583	833	1802	584	1427	677

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
-	-	-	-	1718	500	1273	523	2050	832	1244	494

Акустические характеристики радиального вентилятора ВР 100-45 №8, Исполнение 5

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1615	97	100	107	118	106	103	99	95	116
1810	98	101	108	119	107	104	100	96	117

Технические характеристики Вентиляторы пылевые ВР 100-45 №6,3 , исполнение 5

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 615	15	30	160S4	4,1	14	1350	2100	515	ДО-42	6	ВР 203	8
1 810	18,5	36,3	160M4	4,5	15,5	2000	3600	550	ДО-42	6	ВР 203	8
2 040	30	57,6	180M4	5	18	2300	3400	570	ДО-42	8	ВР 203	8

Аэродинамические характеристики радиального вентилятора ВР 100-45 №6,3 Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №6,3, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №6,3 Исполнение 5, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1411	555	1071	401	1341	485	1346	676	1320	465	1225	555

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
-	-	-	-	1257	401	1092	422	1532	676	1072	402

Акустические характеристики радиального вентилятора ВР 100-45 №6,3, Исполнение 5

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1615	87	90	97	108	96	93	89	85	106
1810	91	94	101	112	100	97	93	89	110
2040	96	99	106	117	105	102	98	94	115

Технические характеристики Вентиляторы пылевые ВР 100-45 №5 , исполнение 5

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 810	5,5	11,7	112М4	2,2	7	1150	1600	210	ДО-41	6	ВР 203	8
2 030	7,5	15,6	132S4	2,5	8	1400	2000	220	ДО-41	6	ВР 203	8
2 285	11	22,5	132M4	2,8	9	1800	2600	225	ДО-41	6	ВР 203	8
2 575	15	30	160S4	3	9,7	2250	3300	280	ДО-41	6	ВР 203	8

Аэродинамические характеристики радиального вентилятора ВР 100-45 №5 Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №5, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №5, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1237	440	833	333	1182	385	1047	547	1165	367	940	440

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
-	-	-	-	1130	333	832	332	1344	547	815	315

Акустические характеристики радиального вентилятора ВР 100-45 №5, Исполнение 5

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1810	84	87	94	105	93	90	86	82	103
2030	87	90	97	108	96	93	89	85	106
2285	90	93	100	111	99	96	92	88	109
2575	93	96	103	114	102	99	95	91	112

Технические характеристики Вентиляторы пылевые ВР 100-45 №4 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
3 000	5,5	11,1	100L2	2,5	7	2100	2900	86	ДО-39	4	ВР 201	6

Аэродинамические характеристики радиального вентилятора ВР 100-45 №4 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №4, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №4 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
610	256	643	243	542	242	820	422	528	285	755	355

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
693	271	700	900	528	243	656	256	693	422	642	242

Акустические характеристики радиального вентилятора ВР 100-45 №4, Исполнение 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
3000	89	92	97	102	103	99	97	92	107

Технические характеристики Вентиляторы пылевые ВР 100-45 №3,15 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
3 000	2,2	4,85	80В2	1,5	2,75	1650	1800	58	ДО-38	4	ВР 201	4
3 000	3	6,34	90L2	1,5	3,5	1350	1800	64	ДО-38	4	ВР 201	4

Аэродинамические характеристики радиального вентилятора ВР 100-45 №3,15 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №3,15, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №3,15 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
595	247	603	243	530	230	782	418	525	283	712	348

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
683	265	663	300	526	243	612	248	683	418	594	230

Акустические характеристики радиального вентилятора ВР 100-45 №3,15, Исполнение 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
3000	87	90	95	100	102	98	96	91	105

Технические характеристики Вентиляторы пылевые ВР 100-45 №2,5 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3				Масса вентиля-тора, кг	Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
3 000	1,5	3,5	80A2	0,75	1,4	1060	1190	26	ДО-38	4	ВР 201	4
3 000	2,2	4,85	80B2	0,75	1,52	900	1190	28	ДО-38	4	ВР 201	4

Аэродинамические характеристики радиального вентилятора ВР 100-45 № 2,5 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №2,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 100-45 №2,5 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
467	190	483	183	412	175	625	325	405	222	577	277

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
531	206	537	237	405	183	490	191	531	325	475	175

Акустические характеристики радиального вентилятора ВР 100-45 № 2,5, Исполнение 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
3000	86	89	94	99	100	96	94	89	102

Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.

Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.

Оплата

Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.

Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке.

Доставка

Можем доставить ваш заказ собственными ресурсами. Либо через варианты доставки:

Доставка транспортной компанией. Специалист предложит выбрать удобное время доставки и уточнит адрес.
Самовывоз со склада. Для получения заказа обратитесь к сотруднику в зоне выдачи и назовите номер.

Товары из категории

Назад к списку
